产品参数

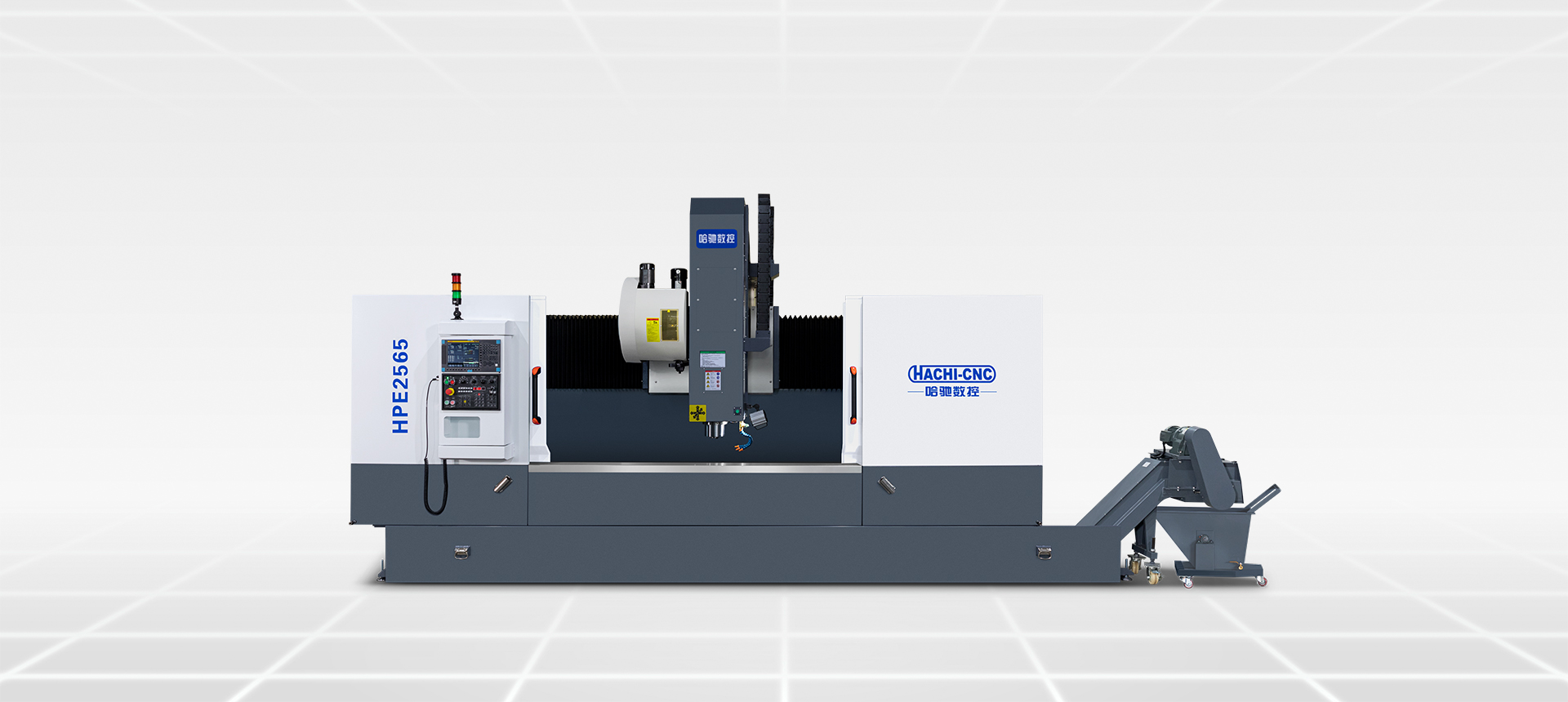

设备介绍：本设备是集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心，适用于加工各种长度的钢、铝、铜金属和非金属型材加工
配置简介：采用直径150mm的BT40主轴锥孔；X/Y/Z轴采用进口高刚性45#线轨；进口高端控制系统；大功率伺服电机，设备刚性超强
应用领域：机械零部件、轨道交通、航空航天、军工机械、线性模组导轨等
特点概述：X/Y/Z轴三轴丝杆传动，高床身结构 、精度高、防护好、易排屑
HPE 系列参数 HPE Series Technical parameter table
项目 | 单位 | 参数 |
行程 | X轴（主轴左右移动） | mm | 2500 |
Y轴（主轴前后移动） | mm | 600 |
Z轴（主轴上下移动） | mm | 700 |
主轴鼻端到工作台端面最近距离 | mm | 150 |
T型槽 | T型槽宽度 | mm | 18mm |
T型槽数/中心间距 | mm | 2/320mm |
进给 | 三轴 |
| X | Y | Z |
快移速度 | m/min | 36 | 28 | 28 |
最大进给速度 | m/min | 36 | 28 | 28 |
切削进给 | mm/min | 1~15000 | 1~15000 | 1~15000 |
定位精度（全程） | mm | 0.02 | 0.01 | 0.01 |
重复定位精度 | mm | ±0.01/500 | ±0.01/300 | ±0.01/300 |
三轴传动 | 三轴伺服马达 | 额定功率 | kw | 3.0 | 3.0 | 3.0 |
最大扭矩 | n.m | 68 | 45 | 45 |
最大输出转速 | rpm | 3000 | 3000 | 3000 |
主轴伺服马达 | 主轴功率 | kw | 11/18.5 |
额定扭矩 | n.m | 52.5 |
最大扭矩 | n.m | 118 |
最大输出转速 | rpm | 12000 |
主轴 | 最高转速 | rpm | 12000 |
主轴直径 | mm | 150 |
传动方式 |
| 直接式 |
拉刀方式 |
| BT40四瓣爪 |
主轴孔 |
| 锥度 7/24锥度NO.40 |
主轴平衡等级 |
| G1(ISO1940) |
安装方式 |
| 立式 |
刀库 | 刀库形式 |
| 圆盘式 |
刀柄规格 |
| BT40 |
刀具数量 | 把 | 24 |
最大刀具直径（满刀）/长度/重量 | mm, kg | Φ80mm/300mm/8kg |
邻空刀直径 | mm | Φ125 |
换刀时间（刀对刀） | sec | 1.8 |
换刀减速机减速比 |
| 1:8 |
冷却润滑动力 | 电力 | KVA | 30（380V、50Hz）KVA |
气源 | Mpa | 0.6Mpa-0.9Mpa |
丝杆润滑 |
| 自动导轨油润滑装置 |
导轨润滑 |
| 自动导轨油润滑装置 |
冷却马达功率 | KW | 0.75 |
切削冷却 |
| 喷水式切削冷却系统 |
机床尺寸 | 机床高度（Z轴正极限） | mm | 约3700 |
机床宽度（Y轴负极限） | mm | 约3400 |
整机长度+排屑机 | mm | 约6100 |
整机重量 | Kg | 约10000 |
机床运行环境要求 | 电源要求 |
| 3Φ380V 50HZ |
运行环境温度（24小时内平均温度不高于35℃） | ℃ | 5～40 |
运行环境相对湿度 | % | 30—75 |
*振动强度 |
| 小于0.5G |
远离尘埃多、腐蚀性/有机性气体环境 |
接地电阻 | 小于10欧姆（需要单独接地，不串联接地） |
