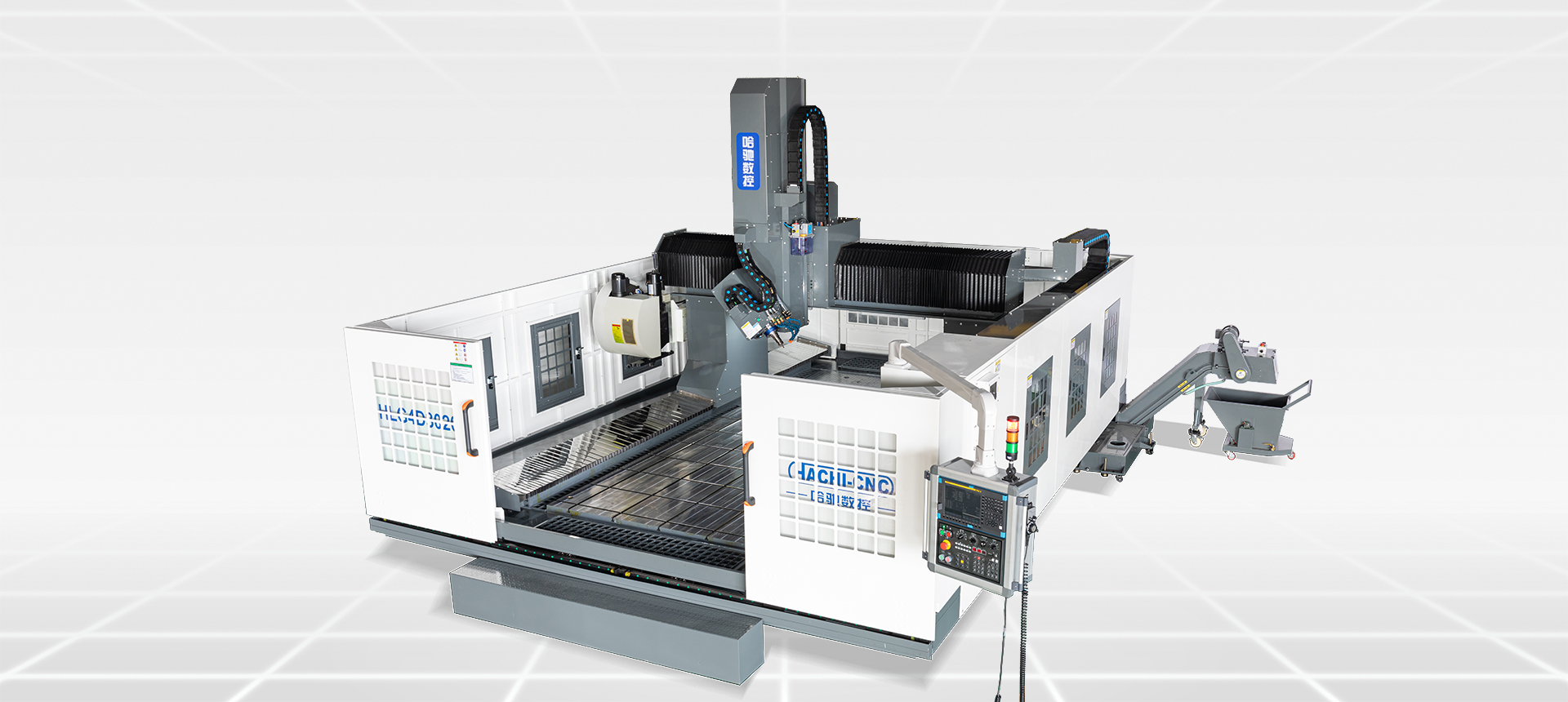

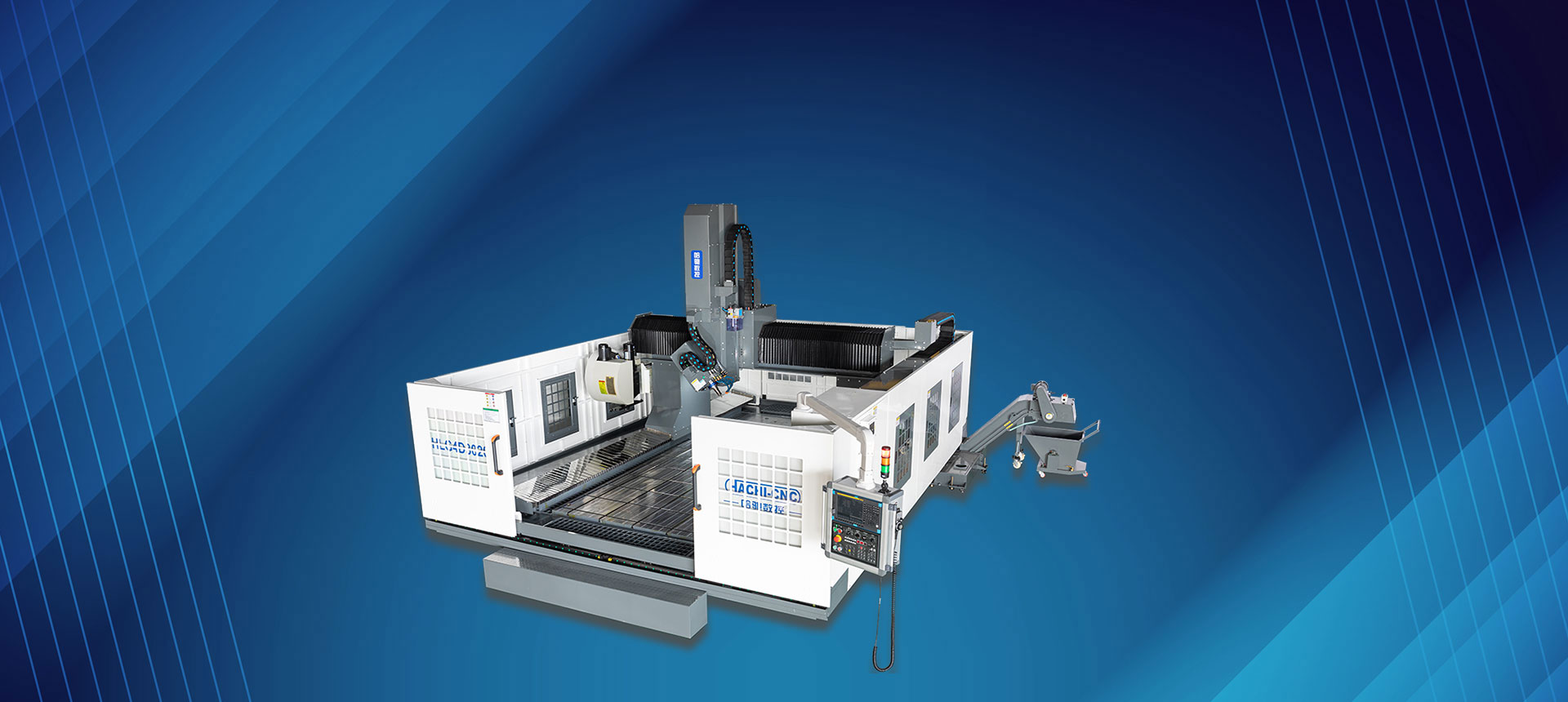

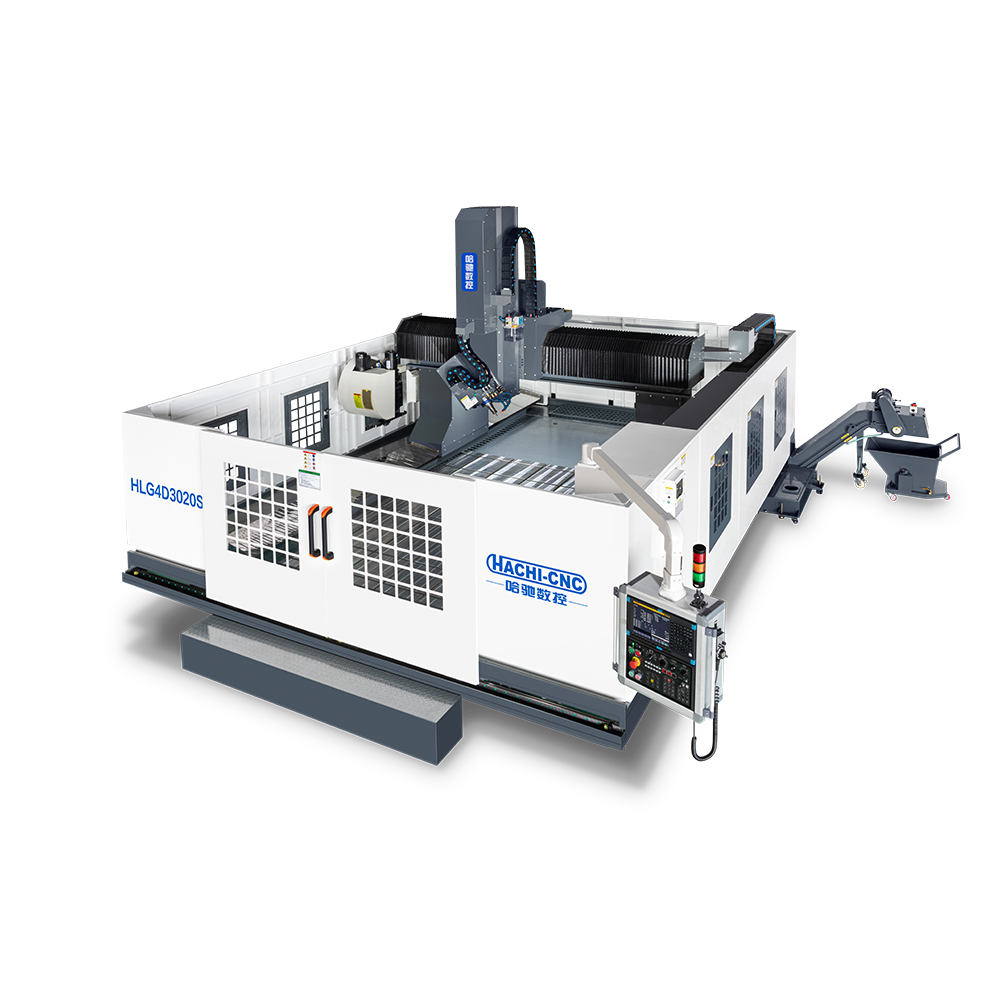

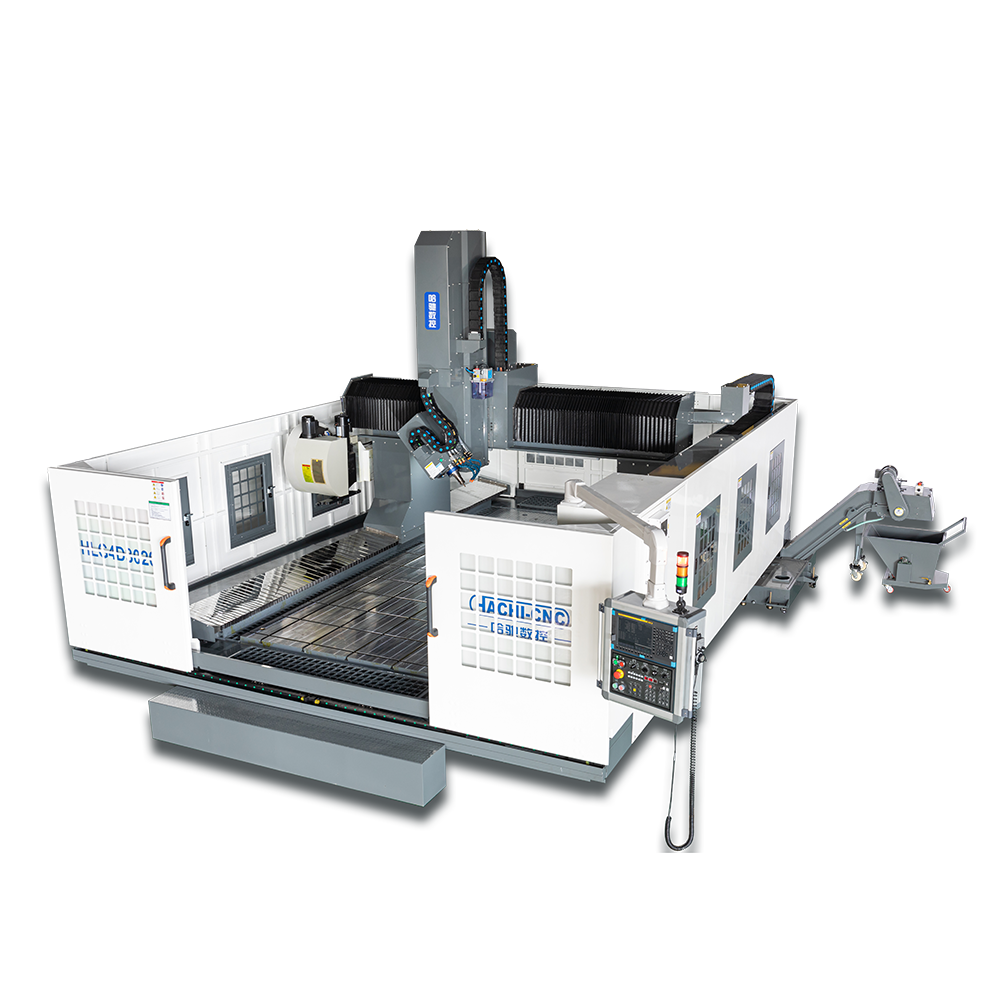

四轴龙门加工中心(HLG4D系列)
HLG4D
产品展示/下载
产品参数

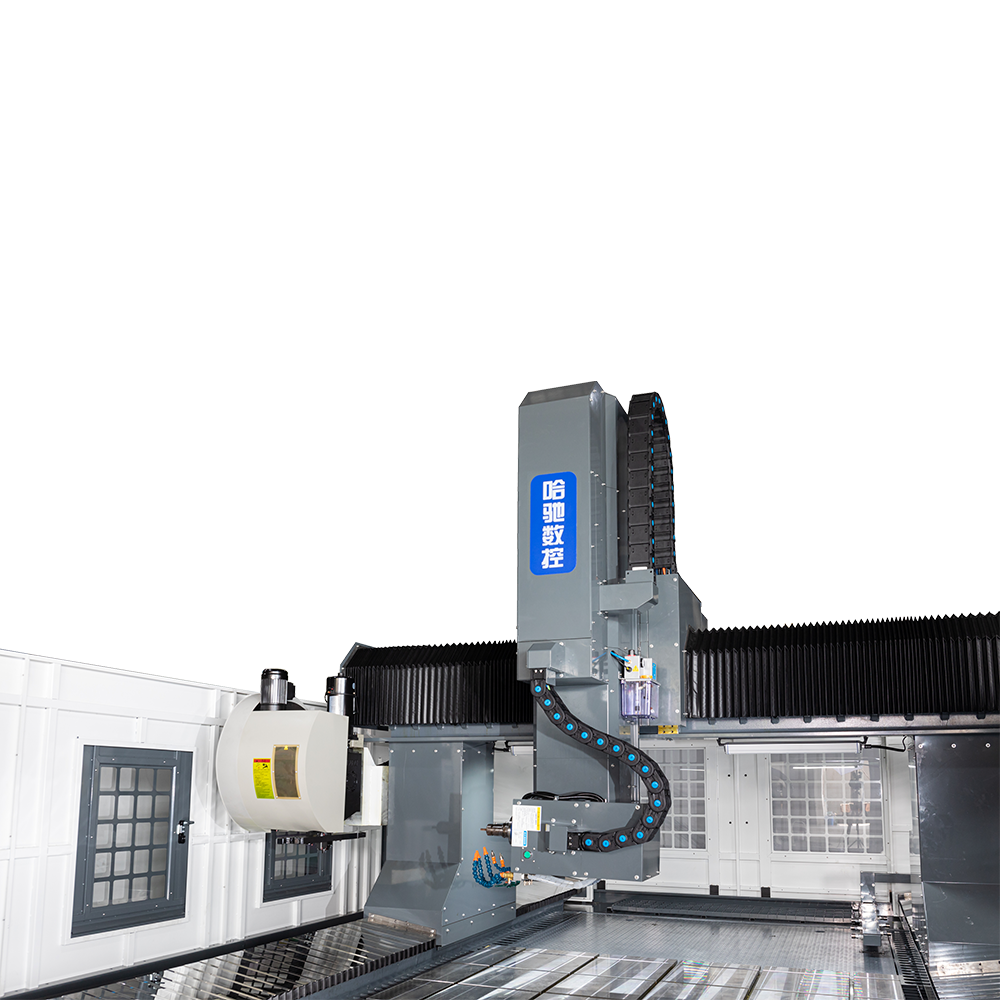

  • 设备介绍:本机器是一台集钻孔、攻牙、铣削为一体的CNC四轴龙门加工中心,适用于各种钢、铝、铜等金属与非金属的加工。

  • 配置简介:采用直径150/155mm的BBT40电主轴,进口高端专用数控系统,配有自动排屑机。

  • 应用领域:广泛应用于航天工业、汽车配件(汽车保险杠、新能源汽车电池托盘、板材类加工、轨道交通等,以及各种异形曲面工件加工。

  • 特点概述:拥有B轴旋转功能,旋转角度±90°,加工精度高。


HLG4D 系列参数 HLG4D Series Technical Parameter Table

项目单位参数
行程X轴mm3000
Y轴mm2000
Z轴mm800
主轴鼻端到工作台端面距离mm100
移动移速度X/Y/Zm/min505030
切削进给mm/min150001500015000
精度定位精度(全程)X/Y/Zmm0.030.030.02
重复定位精度X/Y/Zm/min±0.03/500±0.03/500±0.02/500
B轴分割精度sec10
重复精度sec4
旋转角度
±90°
电主轴主轴旋转rpm16000/20000
主轴锥孔
BBT40标准锥度
主轴功率KW16/11
伺服功率三轴伺服马达X/Y/Z
KW3.0+3.03.03.0

项目单位参数
刀库刀库形式
圆盘式
刀柄规格
BBT40
刀具数量24
换到时间(刀对刀)sec1.8s
拉钉形式
45°
润滑冷却润滑系统
自动导轨油润滑装置
冷却系统
喷水+喷雾切削冷却系统
动力电力KVA40(380V、50HZ)
气源Mpa0.6-0.9
机械规格操作系统
FANUC/MITSUBISHI
机床高度(Z轴正极限)mm约3800
机床宽度(Y轴正极限)mm约4600+1300
整机长度mm小于0.5G
占地面积mm²6200+700*4600+1300
整机重量KG约14500


×
