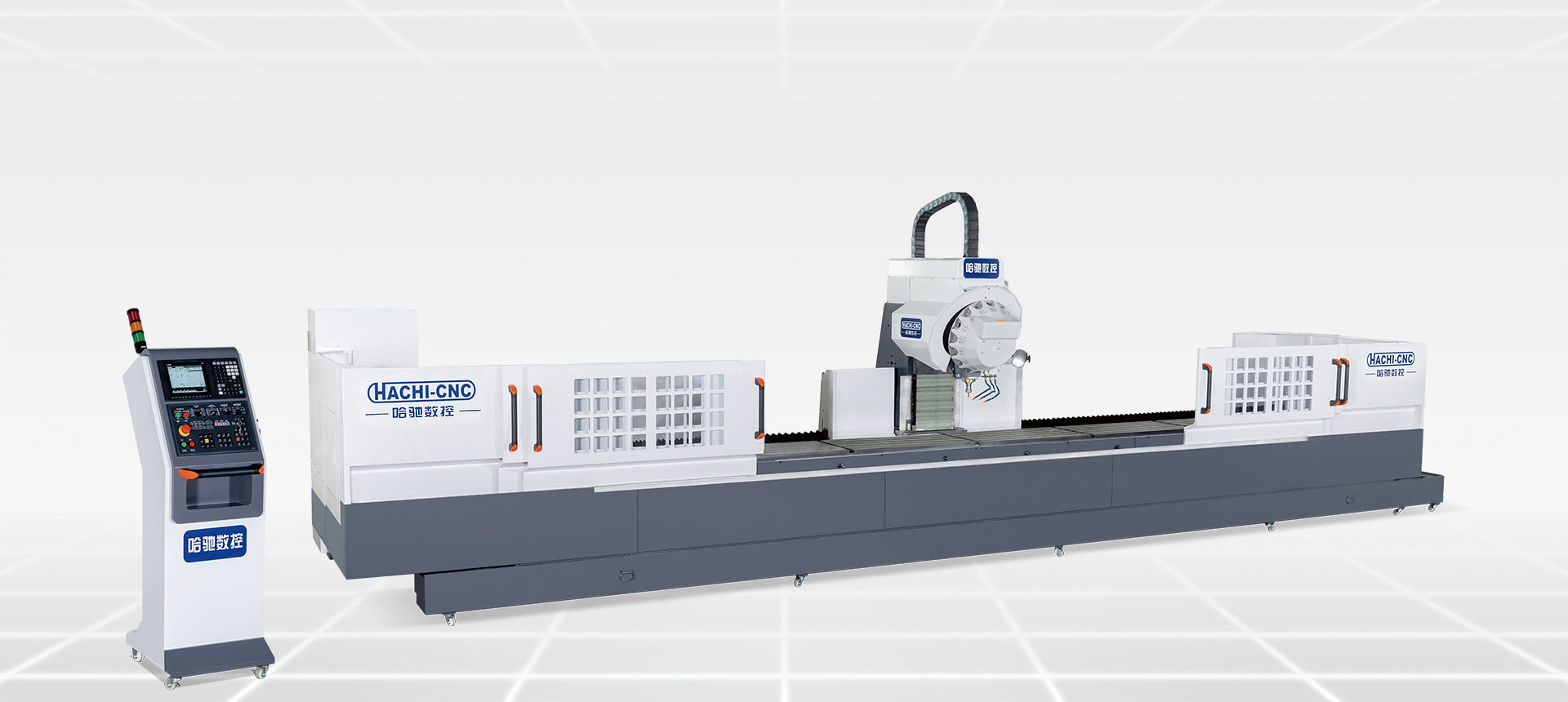

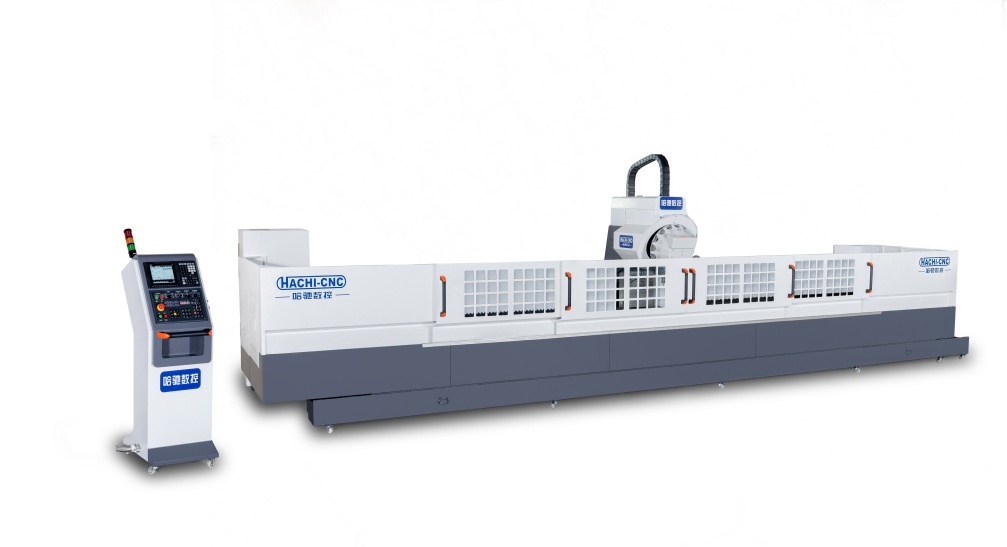

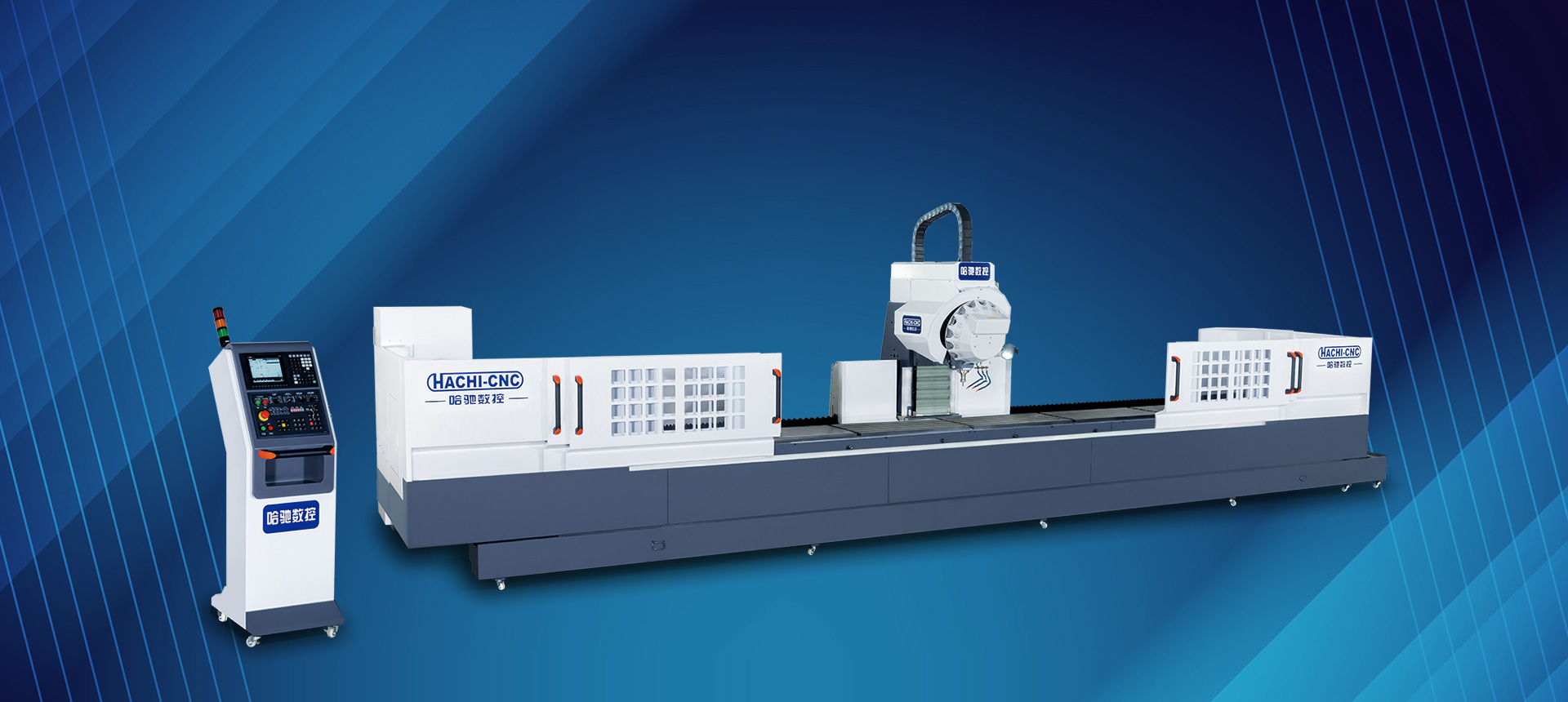

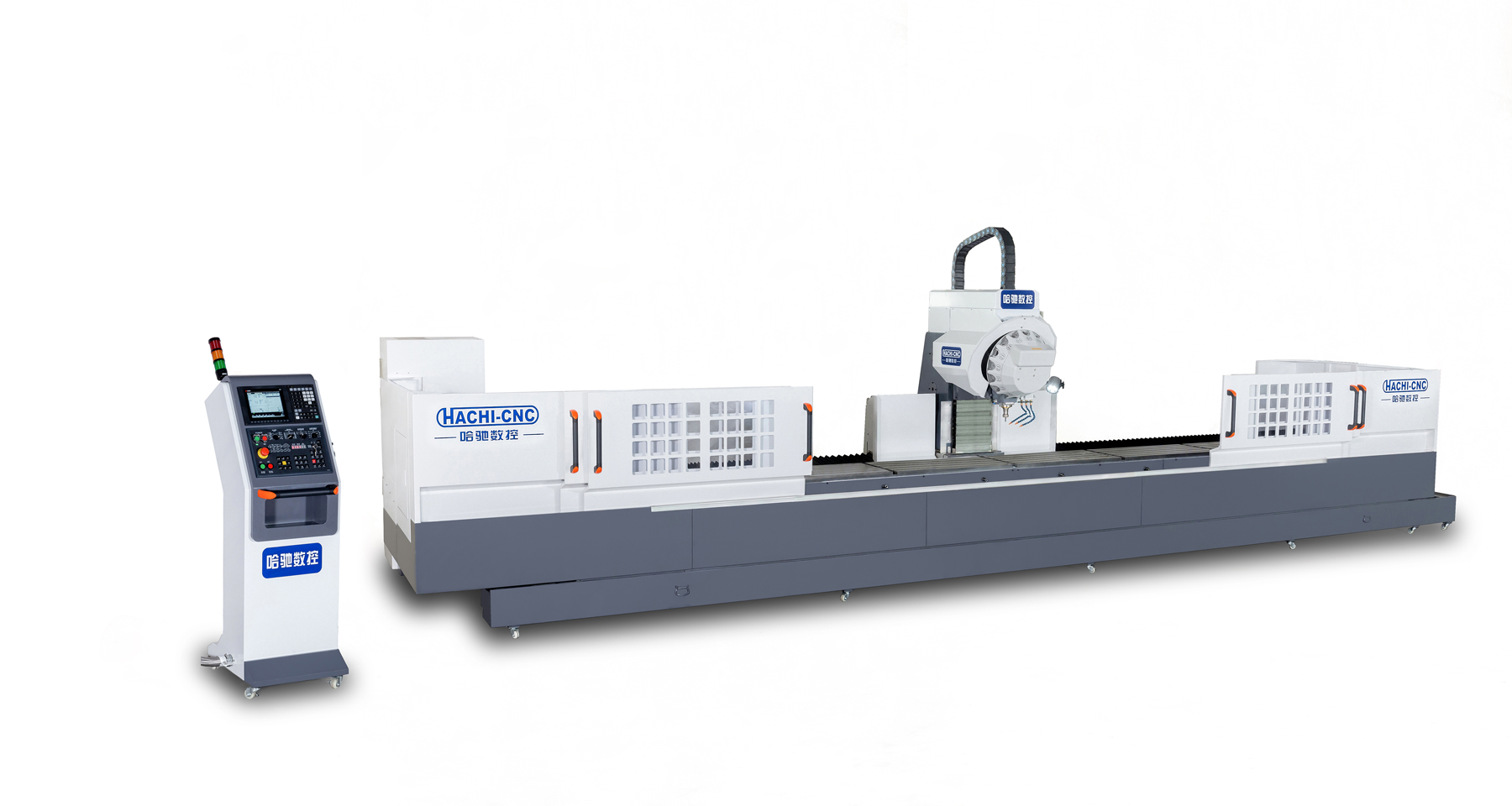

BT30型材加工中心(HQ系列)

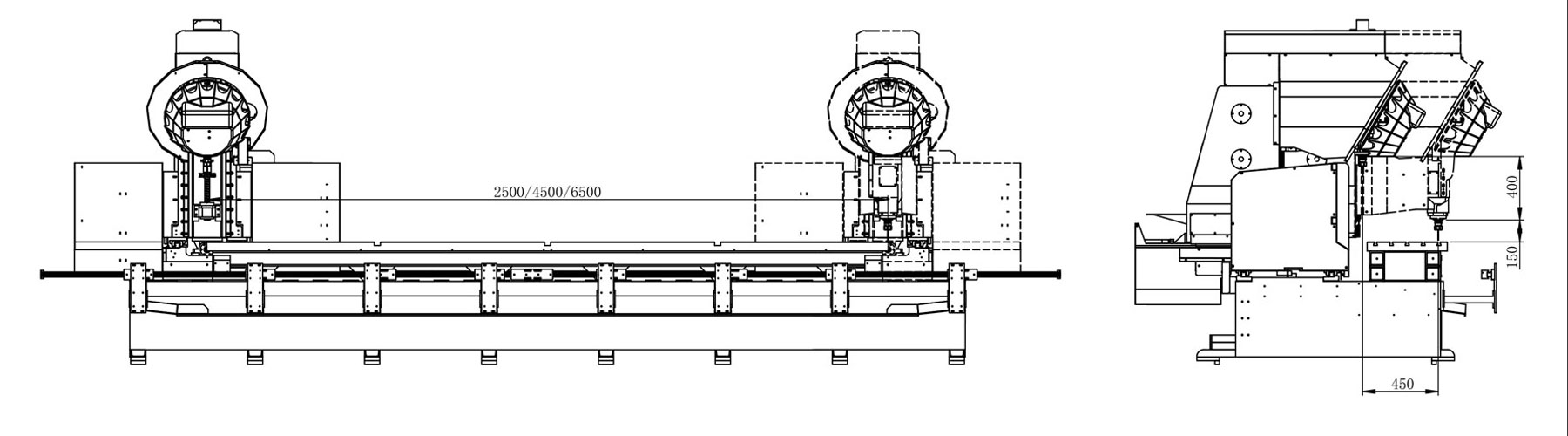

HQ线架图
产品参数
  • 设备介绍:本设备是集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心,适用于加工各种长度的铜、轻铝、铝合金型材与非金属边框的加工。

  • 配置简介:采用BT30主轴锥孔;飞碟式刀库和高速主轴电机。

  • 应用领域:智能定制家居、电子电器部件、高端门窗、幕墙型材加工等。

  • 特点概述:具有高速、高精度的特性


焊接架床身 HQ2500 / HQ4500 / HQ6500

HQ系列参数 HQ Series Technical Parameter Table

项目单位参数
行程X轴mm2500/4500/6500(可定制其他长度)
Y轴mm450
Z轴mm400
主轴鼻端到工作台端面距离mm150
移动快移速度X/Y/Zm/min602828
切削进给X/Y/Zmm/min150001500015000
精度定位精度(全程)X/Y/Zmm0.050.020.02
重复定位精度X/Y/Zmm0.020.020.02
主轴最高转速rpm15000/20000
主轴孔
锥度7/24 锥度NO.30
主轴规格
BT30
伺服功率三轴伺服马达功率X/Y/ZKW1.51.53.0
主轴伺服马达功率KW5.5

项目单位参数
刀库刀库形式
飞碟式
刀柄规格
BT30
刀具数量16
换刀时间(刀对刀)sec2
拉钉形式
45°
润滑冷却润滑系统
自动导轨油润滑装置
冷却系统
喷水式切削冷却系统
动力电力KVA20(380V、50HZ)
气源Mpa0.6-0.9
机械规格操作系统
MITSUBISHI
机床高度(Z轴正极限)mm约3000
机床宽度(Y轴负极限)mm约2850
整机长度mm约6100-10500
占地面积mm²约6100-10500*2850
整机重量KG约5000-11000
×
