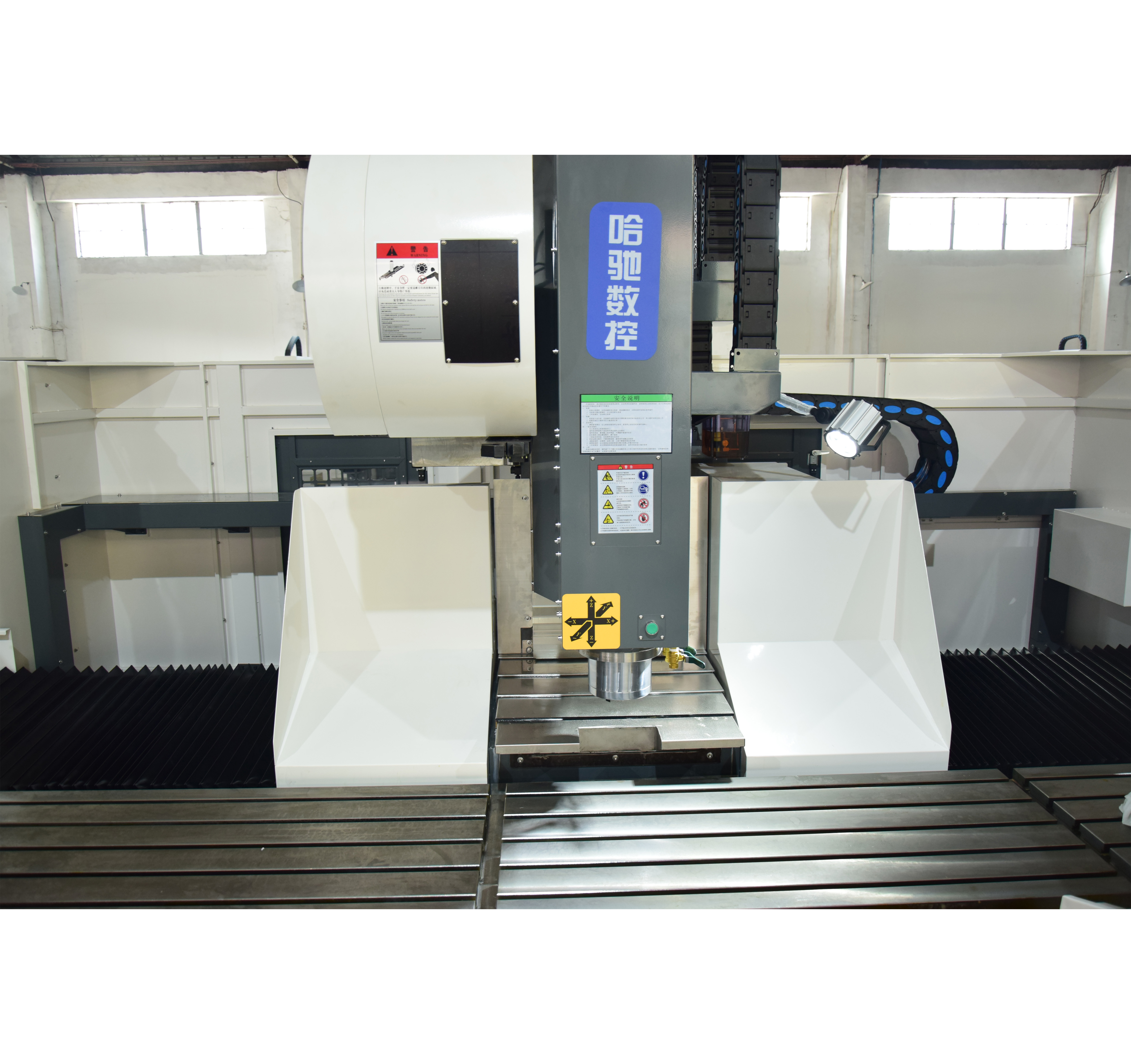

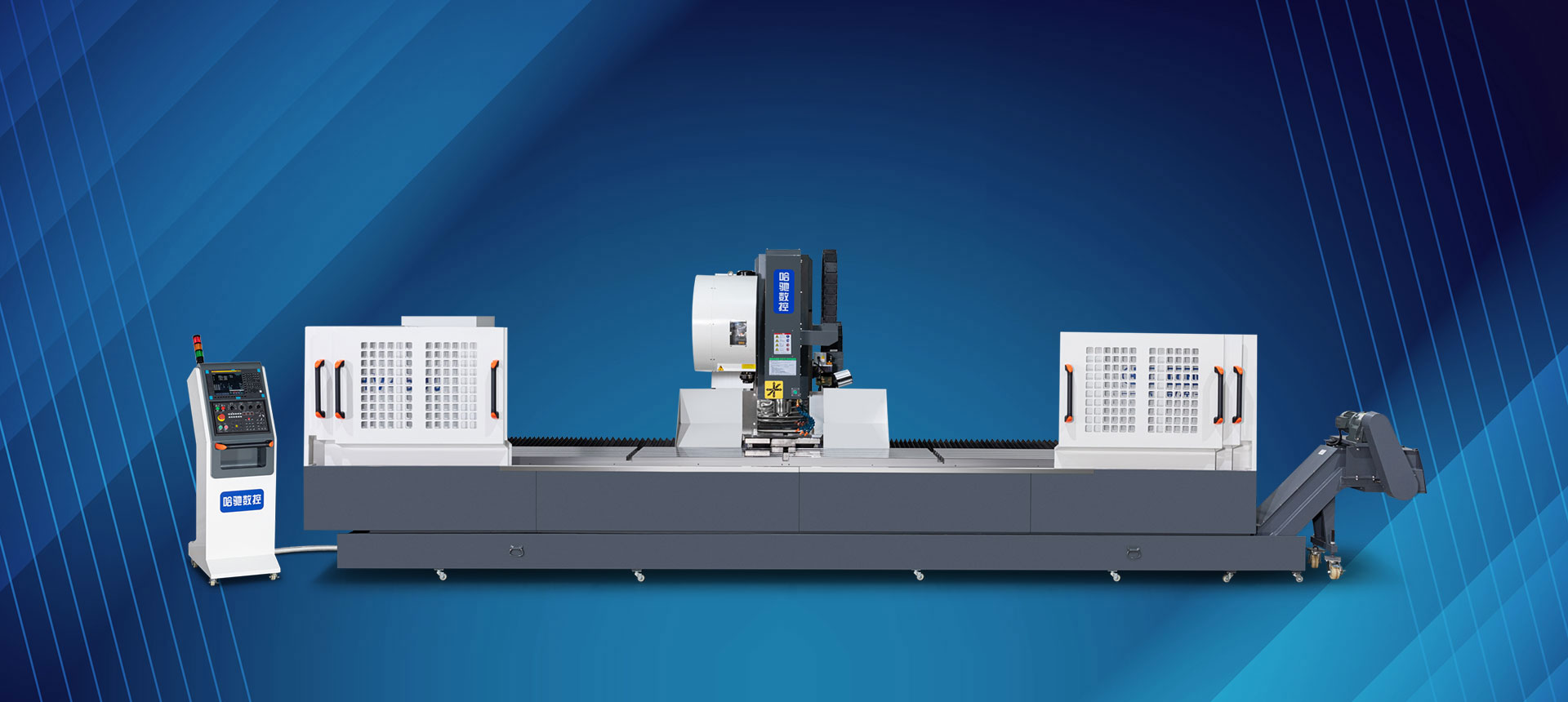

重型BT40型材加工中心(HGE系列)

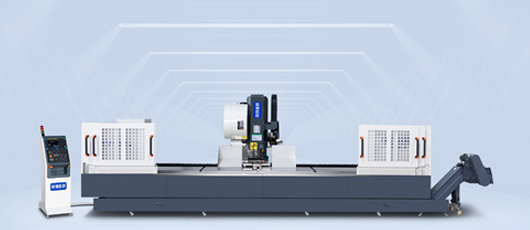

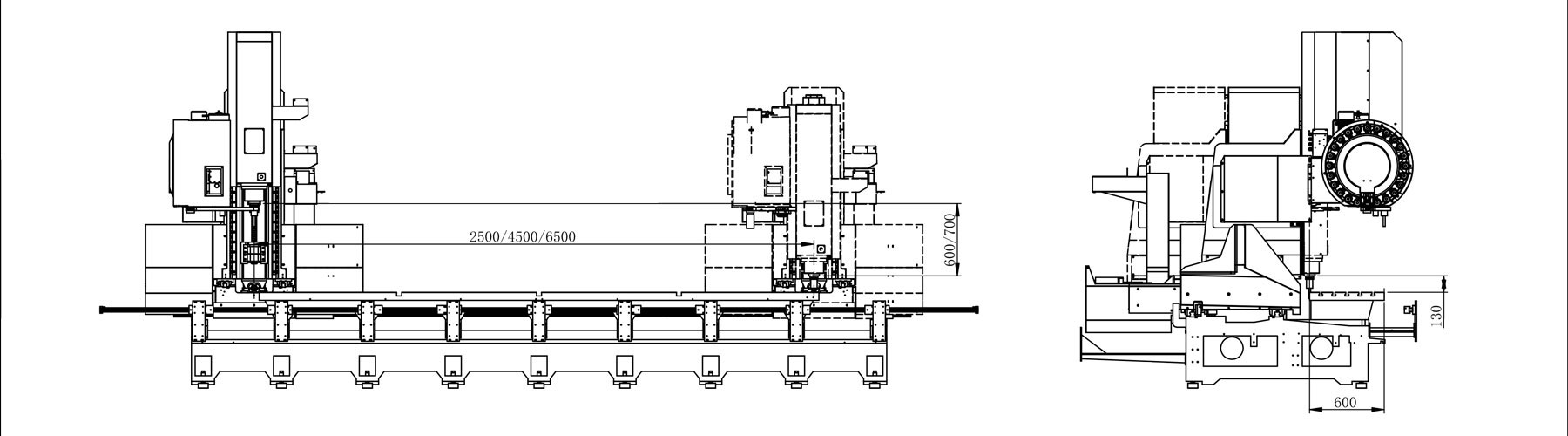

HGE线架图
产品展示/下载
产品参数
  • 设备介绍:本设备是集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心,适用于加工各种长度的钢、铝、铜金属和非金属型材加工。

  • 配置简介:采用直径150mm的BT40主轴锥孔;X/Y/Z轴采用进口高刚性45#滚柱线轨;X轴传动系统采用德国原装进口超高精密级减速机及齿条;进口高端控制系统;大功率伺服电机,设备刚性超强

  • 应用领域: 机械零部件、轨道交通、航空工业、线性模组导轨等。

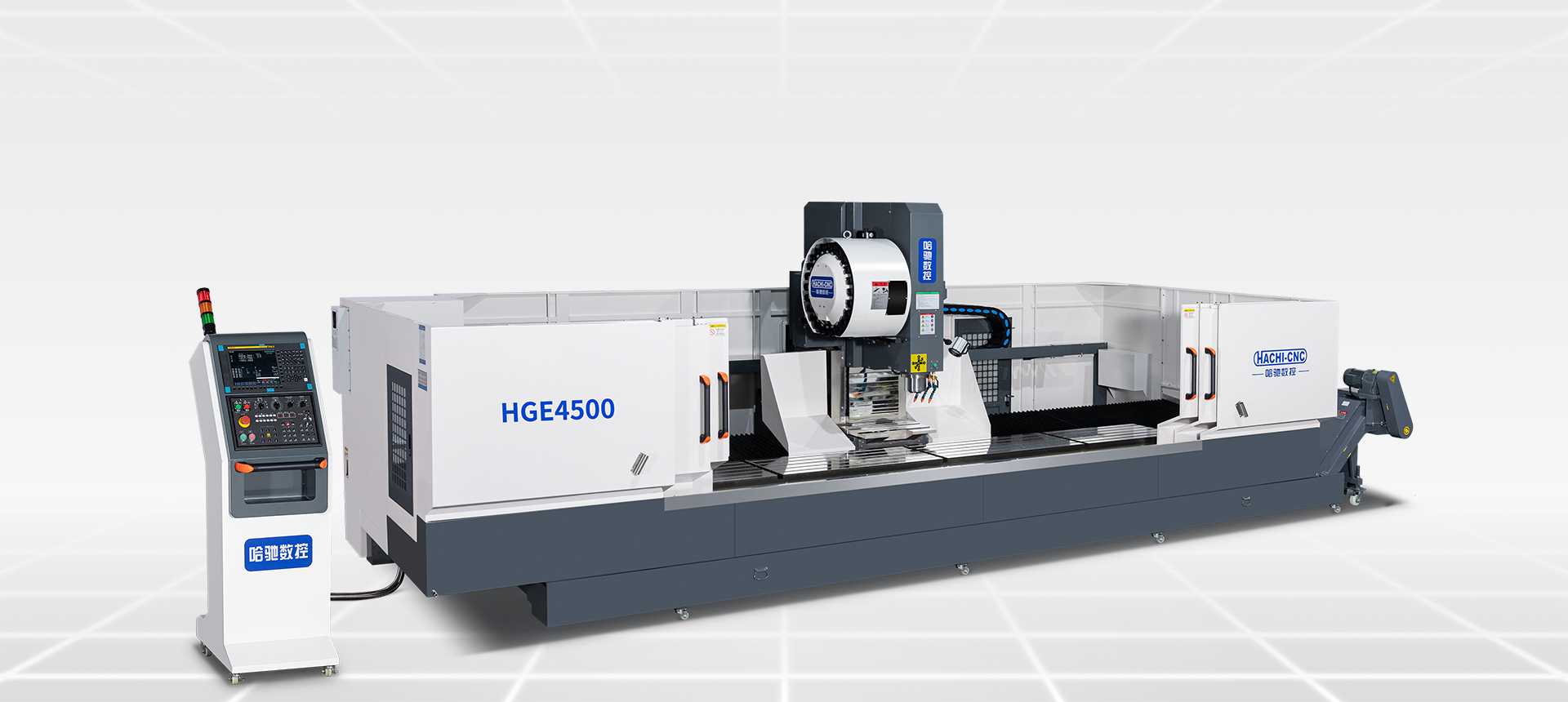

焊接架床身 HGE4500 / HGE6500
HGE 系列参数 HGE Series Technical Parameter Table

项目单位参数
行程X轴mm4500/6500(可定制其他长度)
Y轴mm600
Z轴mm700
主轴鼻端到工作台端面距离mm130
移动快移速度X/Y/Zm/min602828
切削进给X/Y/Zmm/min150001500015000
精度定位精度(全程)X/Y/Zmm0.030.010.01
重复定位精度X/Y/Zmm±0.01/500±0.008/500±0.008/500
主轴最高转速rpm12000
主轴孔
锥度7/24 锥度NO.40
刀把规格
BT40
伺服功率三轴伺服马达功率X/Y/ZKW3.03.03.0
主轴伺服马达功率KW11/18.5

项目单位参数
刀库刀库形式
圆盘式
刀柄规格
BT40
刀具数量24
换刀时间(刀对刀)sec1.8
拉钉形式
45°
润滑冷却润滑系统
自动导轨油润滑装置
冷却系统
喷水式切削冷却系统
动力电力KVA25(380V、50HZ)
气源Mpa0.6-0.9
机械规格操作系统
FANUC/MITSUBISHI
机床高度(Z轴正极限)mm约3100
机床宽度(Y轴负极限)mm约3000
整机长度mm约8500-10800
占地面积mm²约8500-10800*3000
整机重量KG约13000-16000
×
