产品参数

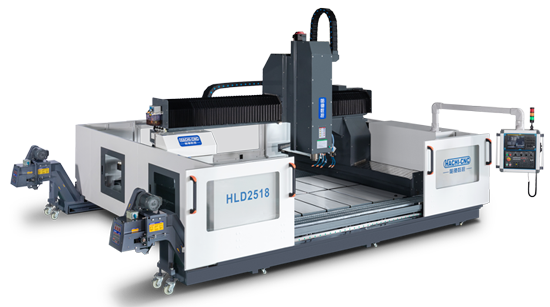

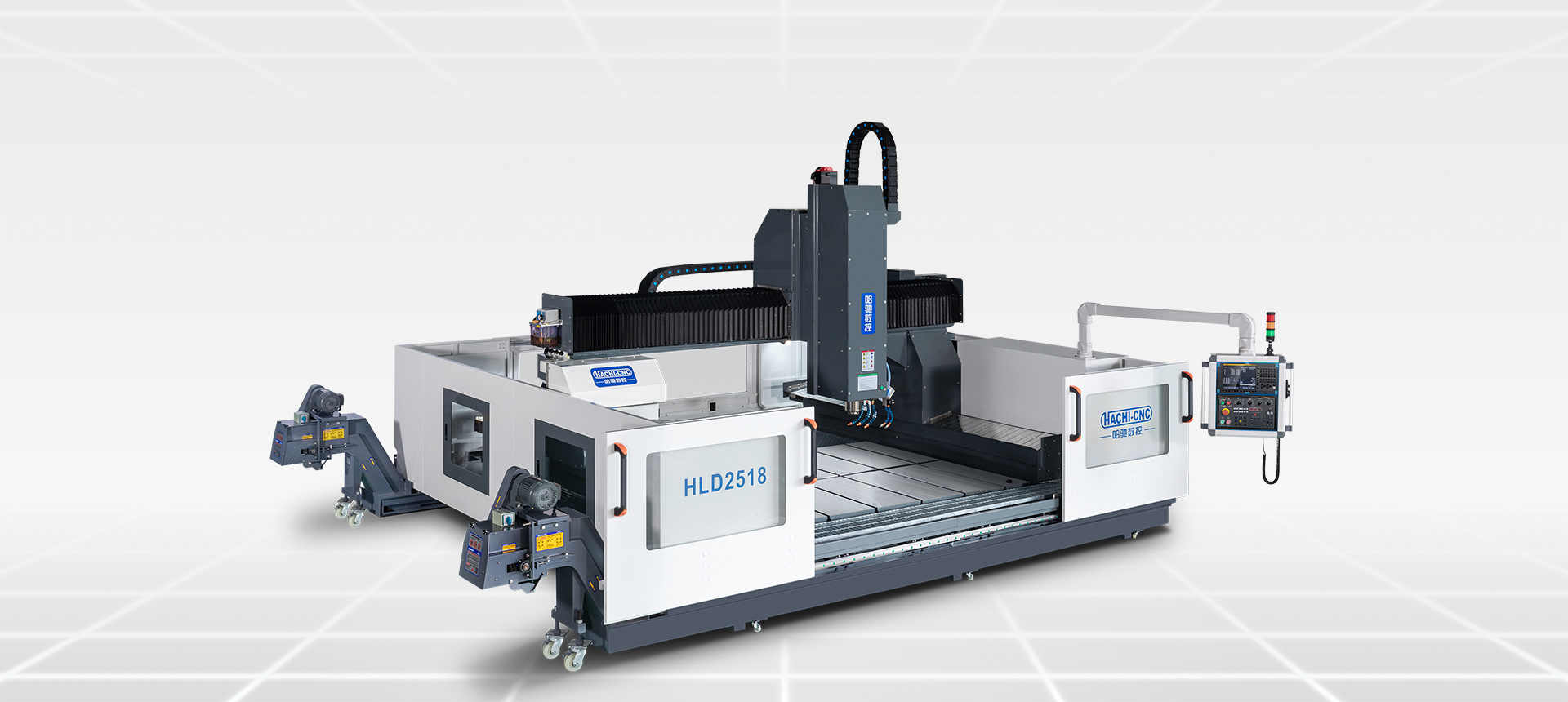

设备介绍:本设备集铣削、钻孔、攻牙为一体的自动化复合型龙门加工中心,适合各种长度铜、铝和非金属的型材、板材加工。
配置简介:使用120mm直径的BT40主轴,进口高端数控系统,配有自动排屑机。
应用领域:新能源汽车电池托盘、板材类加工、轨道交通等。
特点概述:新能源汽车部件加工专用,加工零件范围大,加工精度高、速度快,双排屑机设计便于排屑。
HLD 2518 系列参数 HLD 2518 Series Technical Parameter Table
| 项目 | 单位 | 参数 |

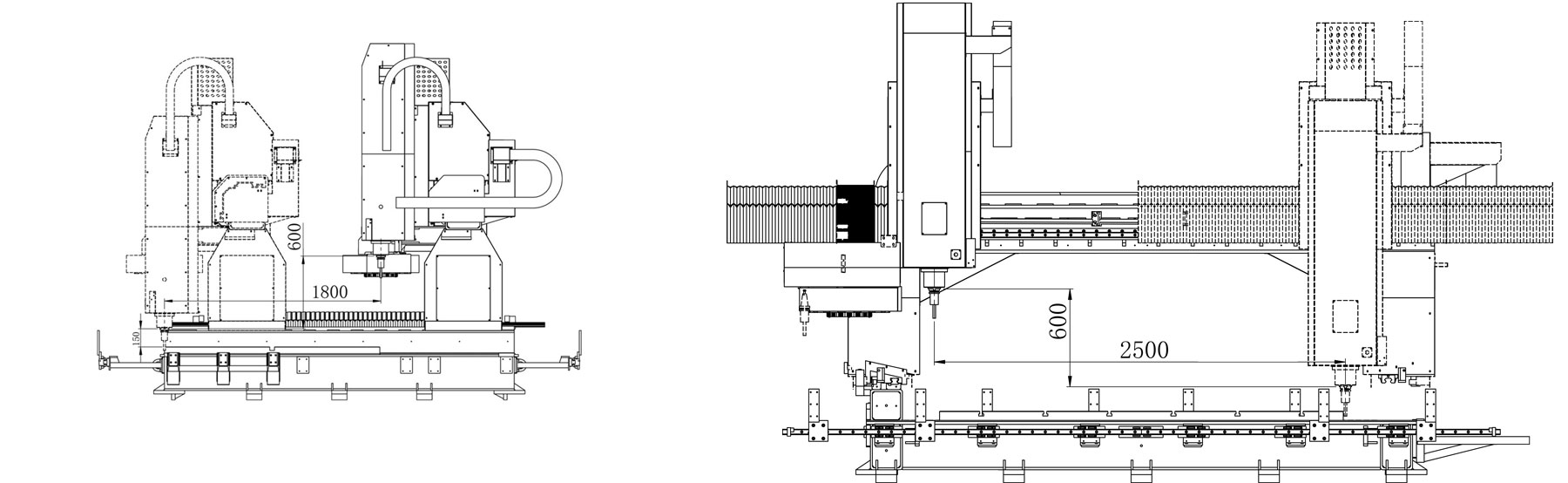

行程 | X轴 | mm | 2500 |
Y轴 | mm | 1800 |
Z轴 | mm | 600 |
主轴鼻端到工作台端面距离 | mm | 150 |
移动 | 快移速度X/Y/Z | m/min | 50 | 50 | 30 |
切削进给X/Y/Z | mm/min | 15000 | 15000 | 15000 |
精度 | 定位精度(全程)X/Y/Z | mm | 0.03 | 0.03 | 0.02 |
重复定位精度X/Y/Z | mm | 0.03 | 0.03 | 0.02 |
主轴 | 最高转速 | rpm | 12000 |
主轴孔 | | 锥度7/24 锥度NO.40 |
主轴规格 |
| BT40
|
伺服功率 | 三轴伺服马达 | 功率X/Y/Z | KW | 3.0+3.0 | 3.0 | 3.0 |
主轴伺服马达 | 功率 | KW | 7.5/15 |
| 项目 | 单位 | 参数 |
刀库 | 刀库形式 | | 圆盘式 |
刀柄规格 | | BT40 |
刀具数量 | 把 | 24 |
换刀时间(刀对刀) | sec | 6 |
拉钉形式 | | 45° |
润滑冷却 | 润滑系统 | | 自动导轨油润滑装置 |
冷却系统 | | 喷雾式/喷水式切削冷却系统 |
动力 | 电力 | KVA | 25(380V、50HZ) |
气源 | Mpa | 0.6-0.9 |
机械规格 | 操作系统 | | FANUC/MITSUBISHI |
机床高度(Z轴正极限) | mm | 约3000 |
机床宽度(Y轴负极限) | mm | 约5200 |
整机长度 | mm | 约4800+1000 |
占地面积 | mm² | 约4800+1000*5200 |
整机重量 | KG | 约10500 |
