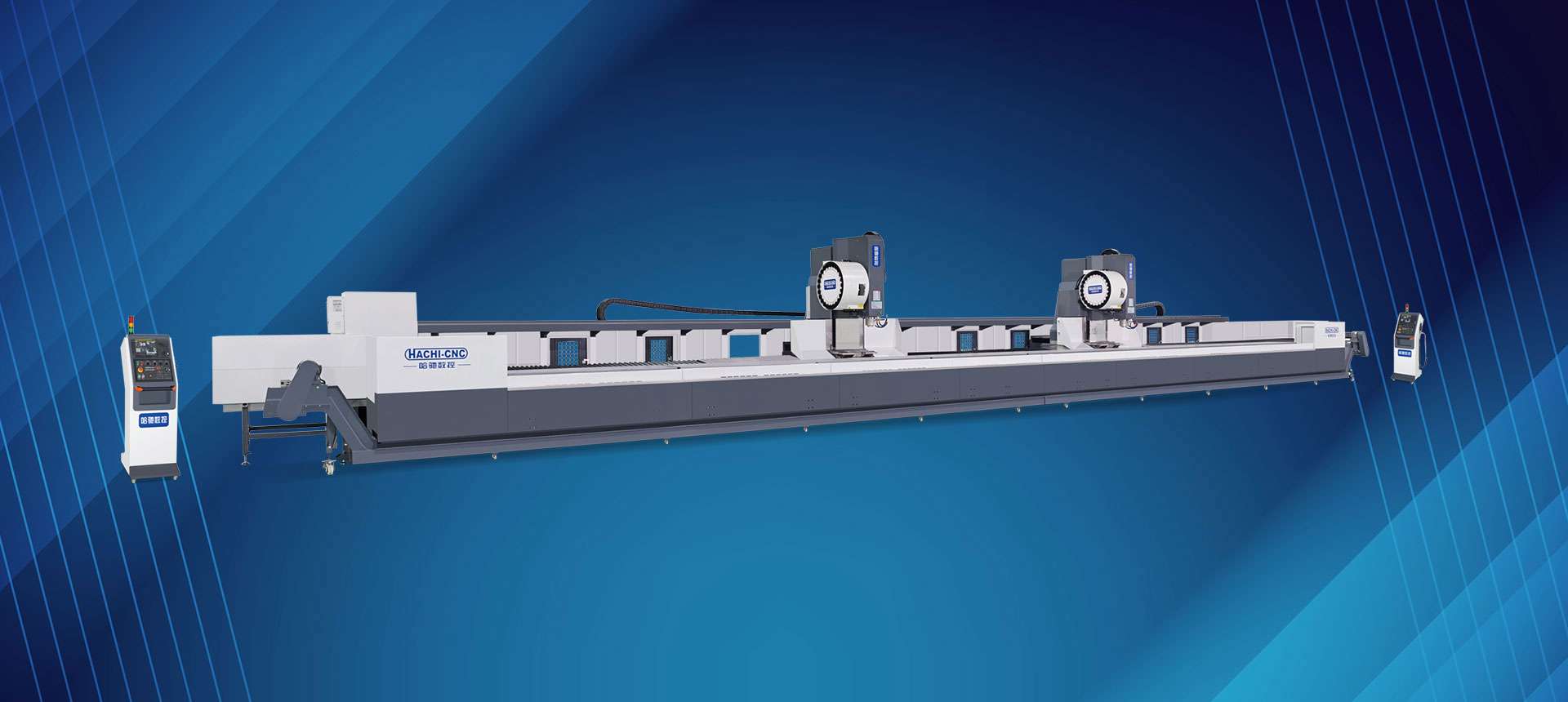

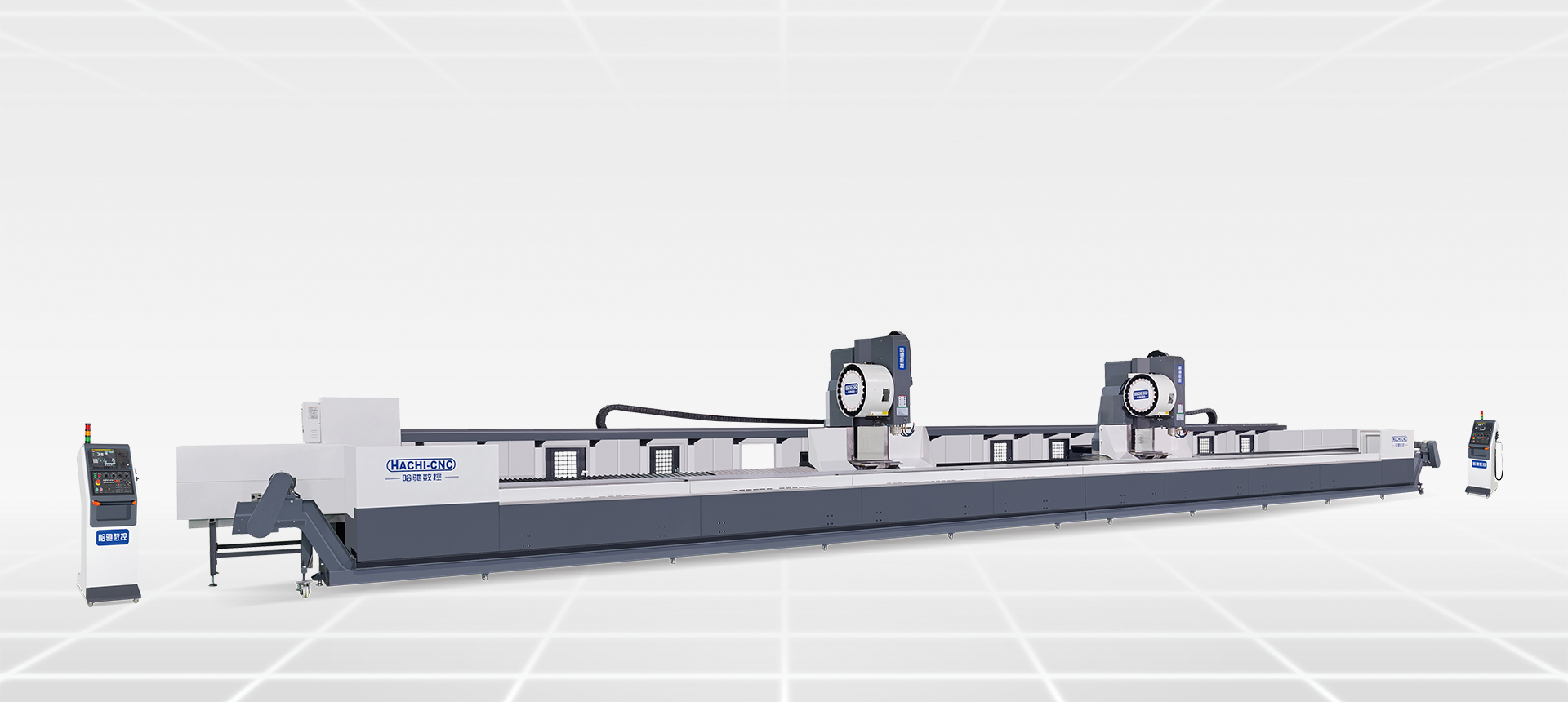

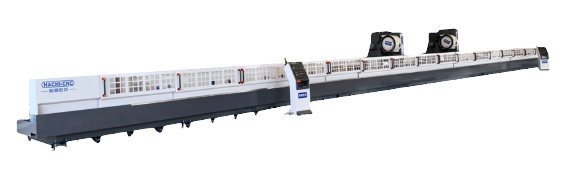

X轴超长双机头型材加工中心
X轴超长双机头型材加工中心
15b
产品参数
  • 设备介绍: 本设备集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心

  • 适用型材:适用于加工各种超长度的铝型材加工。

  • 配置简介:配置双主轴、双动柱、双操作柜,进口高端控制系统,可选配自动排屑机。

  • 应用领域:新能源型材加工、轨道交通等。

  • 特点概述:大滚柱线轨,刚性超强。配置大直径精密丝杆,Y轴/Z轴超大行程(Y轴550-800mm/Z轴550-700mm)。


HGE-C2WS 系列参数 HGE-C2WS Series Technical parameter table


项目单位参数
行程X轴mm8000-30000
Y轴mm550-800
Z轴mm550-700
主轴鼻端到工作台端面距离mm130/150
移动快移速度X/Y/Zm/min602828
切削进给X/Y/Zmm/min150001500015000
精度定位精度(全程)X/Y/Zmm±0.050.020.02
重复定位精度X/Y/Zmm±0.050.020.02
主轴最高转速rpm12000
主轴孔
BT40标准锥度
刀把规格
BT40
伺服功率三轴伺服马达功率X/Y/Zmm3.0/3.0/3.0
主轴伺服马达功率KW11/18.5







项目单位参数
刀库刀库形式
圆盘式
刀柄规格
BT40
刀具数量24
换刀时间(刀对刀)sec1.8
拉钉形式
45°
润滑冷却润滑系统
自动导轨油润滑装置
冷却系统
喷水式切削冷却系统
动力电力KVA25(380V、50HZ)KVA
气源mpa0.6Mpa-0.9Mpa
机械规格操作系统
FANUC/MITSUBISHHI
机床高度(Z轴正极限)
约3100
机床宽度(Y轴负极限)mm约3000
整机长度mm约12500-37000
占地面积mm³约12500-37000*3000
整机重量KG约19000-38000KG
×
