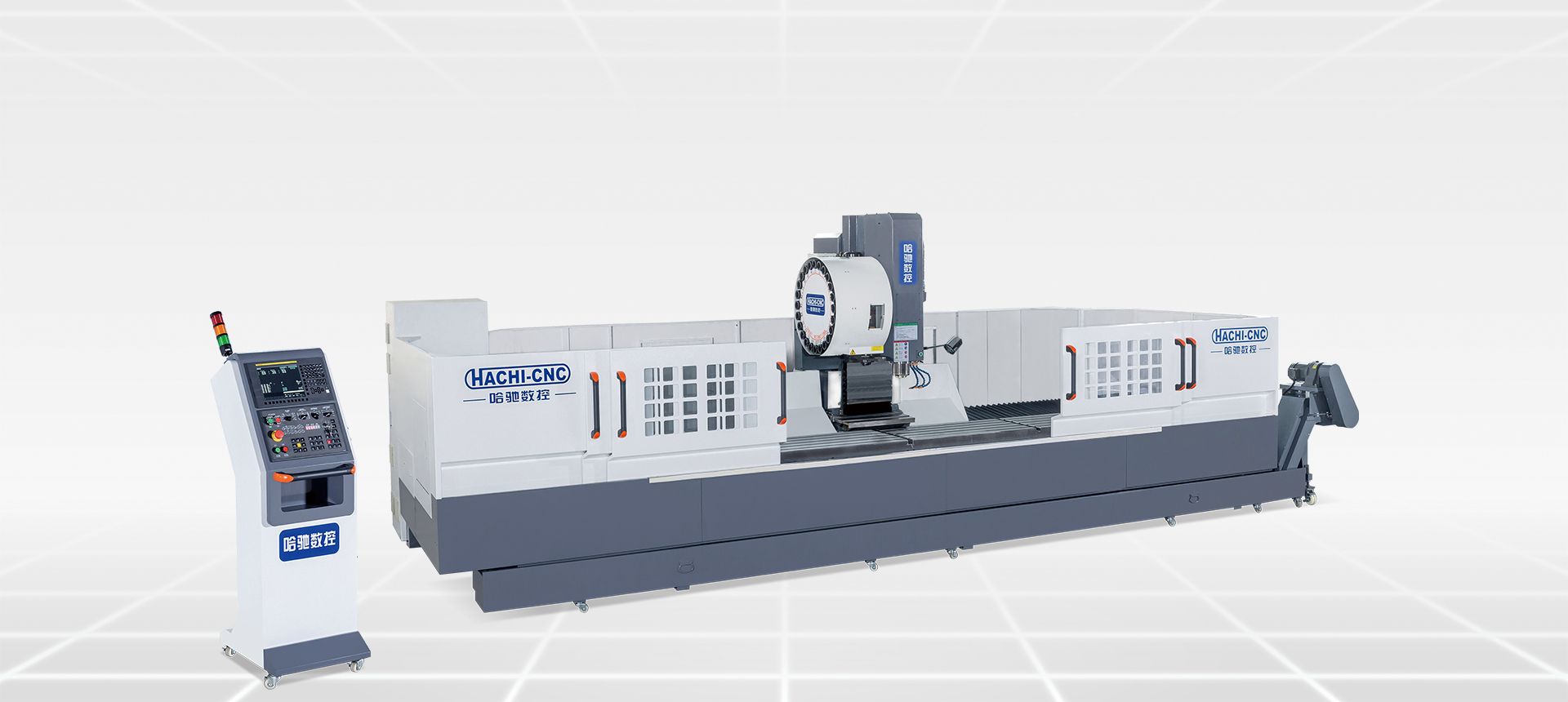

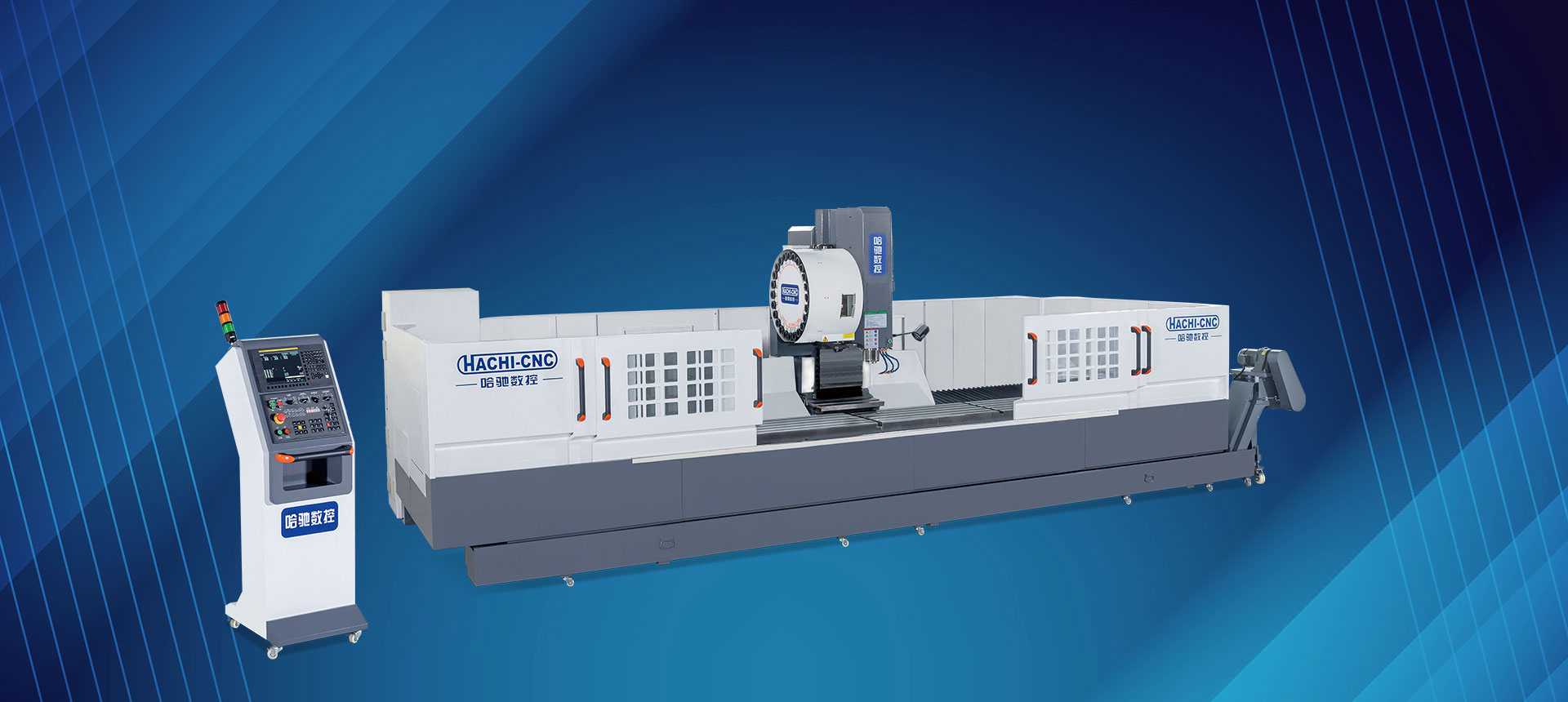

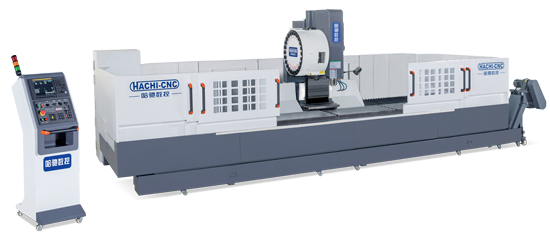

超钢重型BT40型材加工中心 （HGB系列）
产品视频/下载
立即联系我们
产品参数

  • 设备介绍：本设备是集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心，适用于加工各种长度的钢、铝、铜金属与非金属型材的加工。

  • 配置简介：采用直径150mm的BT40主轴锥孔；X/Y/Z轴配置高钢性45#滚柱线轨；进口高端控制系统；大功率伺服电机，设备钢性超强。

  • 应用领域：机械零部件、轨道交通、航空工业等。

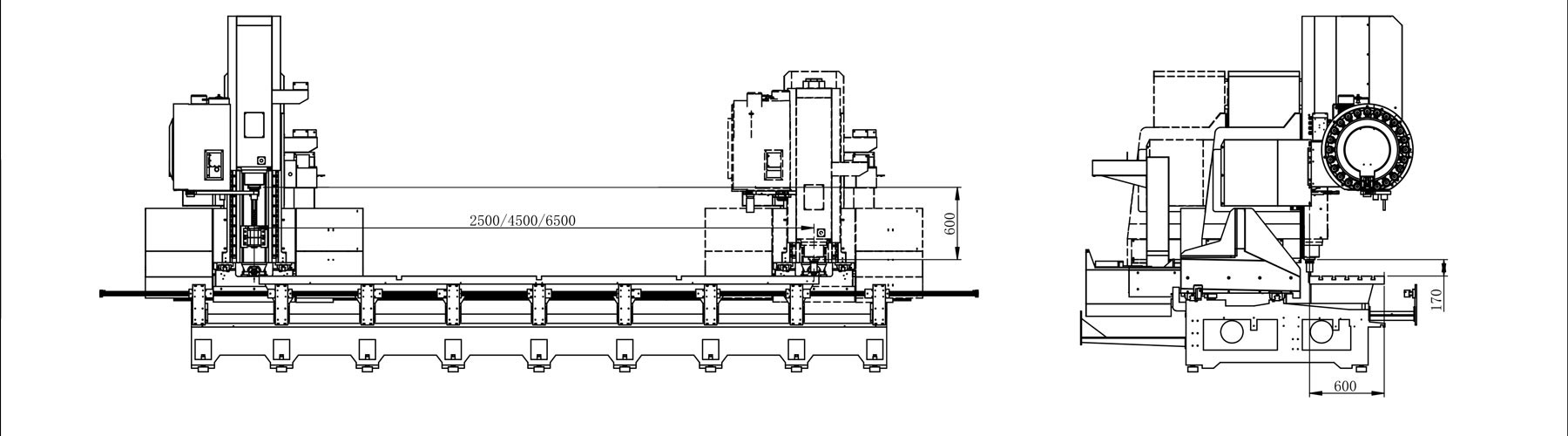

焊接架床身 HGB2500 / HGB4500 / HGB6500
HGB 系列参数 HGB Series Technical Parameter Table

项目单位参数
行程X轴mm2500/4500/6500（可定制其他长度）
Y轴mm600
Z轴mm600
主轴鼻端到工作台端面距离mm170
移动快移速度X/Y/Zm/min602828
切削进给X/Y/Zmm/min150001500015000
精度定位精度（全程）X/Y/Zmm0.030.020.02
重复定位精度X/Y/Zmm0.020.020.02
主轴最高转速rpm12000
主轴孔
锥度7/24 锥度NO.40
刀把规格
BT40
伺服功率三轴伺服马达功率X/Y/ZKW3.03.03.0
主轴伺服马达功率KW11

项目单位参数
刀库刀库形式
圆盘式
刀柄规格
BT40
刀具数量把24
换刀时间（刀对刀）sec1.8
拉钉形式
45°
润滑冷却润滑系统
自动导轨油润滑装置
冷却系统
喷水式切削冷却系统
动力电力KVA25（380V、50HZ）
气源Mpa0.6-0.9
机械规格操作系统
FANUC/MITSUBISHI
机床高度（Z轴正极限）mm约3050
机床宽度（Y轴负极限）mm约3050
整机长度mm约6600-10550
占地面积mm²约6600-10550*3050
整机重量KG约9500-17000
