产品参数

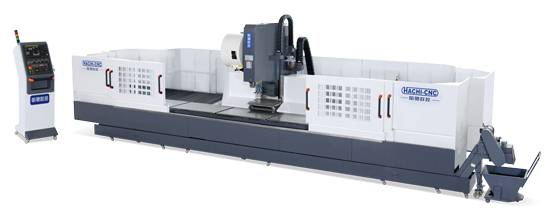

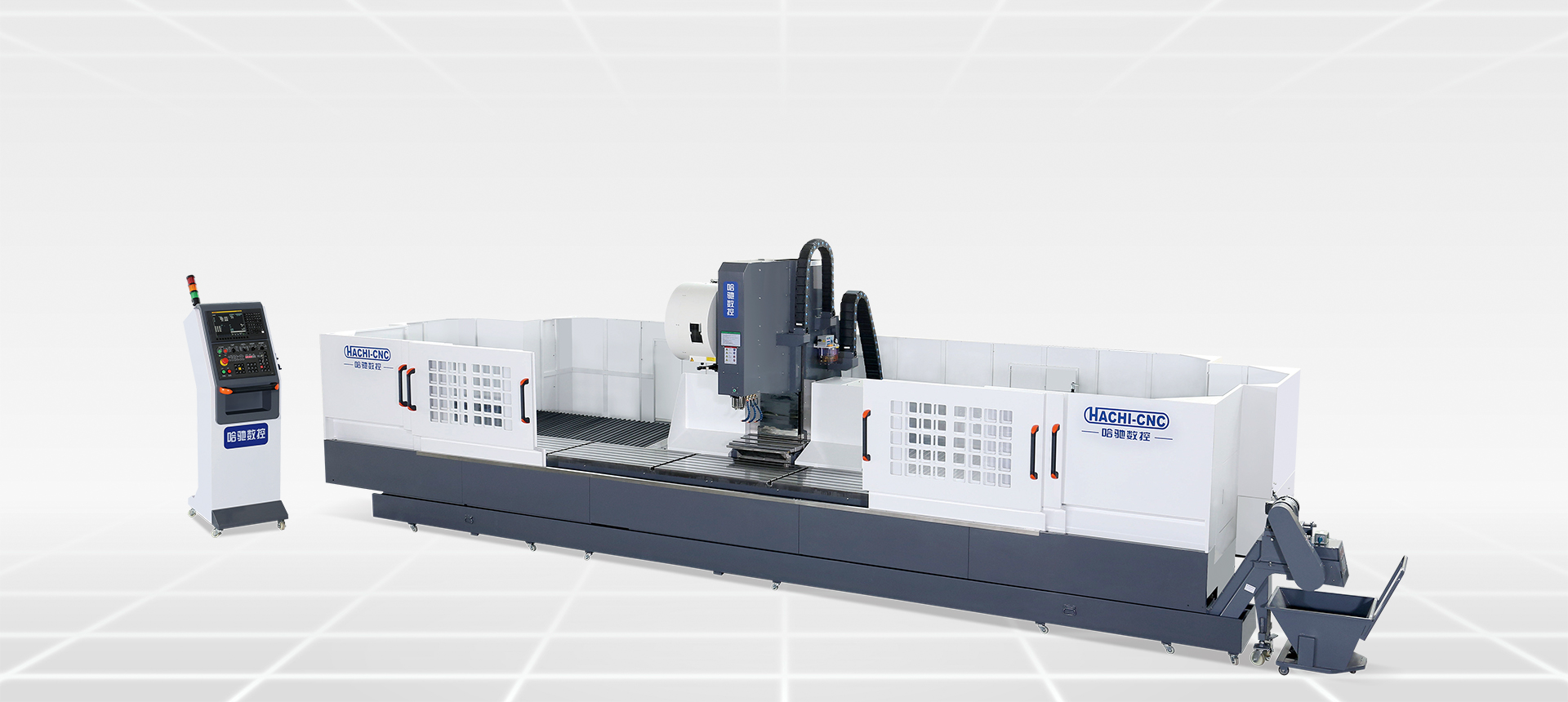

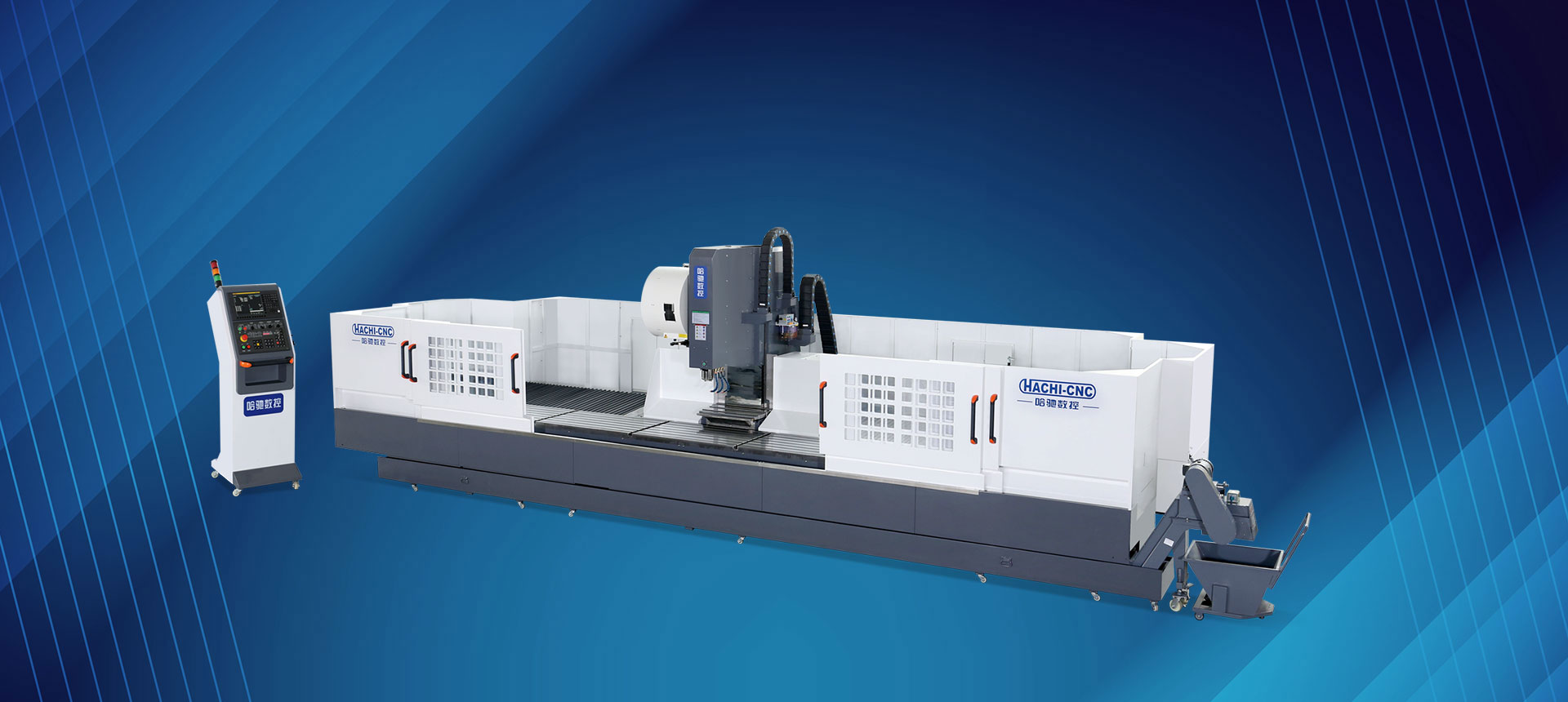

设备介绍:本设备集铣削、钻孔、攻牙为一体的自动化复合型型材加工中心,适用于加工各种长度的钢、铝、铜金属和非金属型材加工。特别适合厚重铝型材及钢型材加工等。
配置简介:采用直径155mm的BT50主轴锥孔;X/Y/Z轴配置高刚性45#滚柱线轨;进口高端控制系统;大功率伺服电机,设备刚性超强。
应用领域:机械零部件、轨道交通、航空航天、军工机械等。
焊接架床身HKD 2500/HDC 4500/HDC 6500
HKD 系列参数 HKD Series Technical parameter table
| 项目 | 单位 | 参数 |

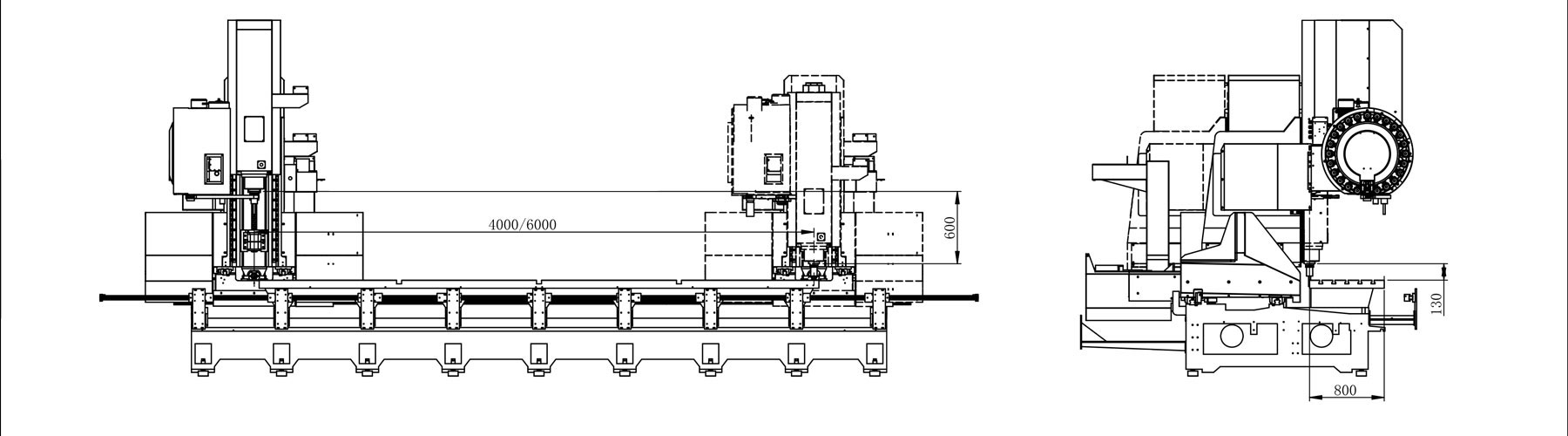

行程 | X轴 | mm | 4000/6000 |
Y轴 | mm | 800 |
Z轴 | mm | 700 |
主轴鼻端到工作台端面距离 | mm | 150/210 |
移动 | 快移速度X/Y/Z | m/min | 60 | 28 | 28 |
切削进给X/Y/Z | mm/min | 15000 | 15000 | 15000 |
精度 | 定位精度(全程)X/Y/Z | mm | 0.03 | 0.01 | 0.01 |
重复定位精度X/Y/Z | mm | ±0.01/500 | ±0.01/300 | ±0.01/300 |
主轴 | 最高转速 | rpm | 8000 |
主轴孔 | | BT50标准锥度 |
刀把规格 | | BT50 |
伺服功率 | 三轴伺服马达 | 功率X/Y/Z | mm | 3.0/3.0/3.0 |
主轴伺服马达 | 功率 | KW | 15/18.5 |
|
|
|
|
|
|
| 项目 | 单位 | 参数 |
刀库 | 刀库形式 | | 圆盘式 |
刀柄规格 | | BT50 |
刀具数量 | 把 | 16/24 |
换刀时间(刀对刀) | sec | 2.1 |
拉钉形式 | | 45° |
润滑冷却 | 润滑系统 | | 自动导轨油润滑装置 |
冷却系统 | | 喷水式切削冷却系统 |
动力 | 电力 | KVA | 30(380V、50HZ)KVA |
气源 | mpa | 0.6Mpa-0.9Mpa |
机械规格 | 操作系统 | | FANUC/MITSUBISHHI |
机床高度(Z轴正极限) | | 约3100 |
机床宽度(Y轴负极限) | mm | 约3500 |
整机长度 | mm | 约6400-10800 |
占地面积 | mm³ | 约6400-10800*3500 |
整机重量 | KG | 约12000-19000KG |
