产品参数

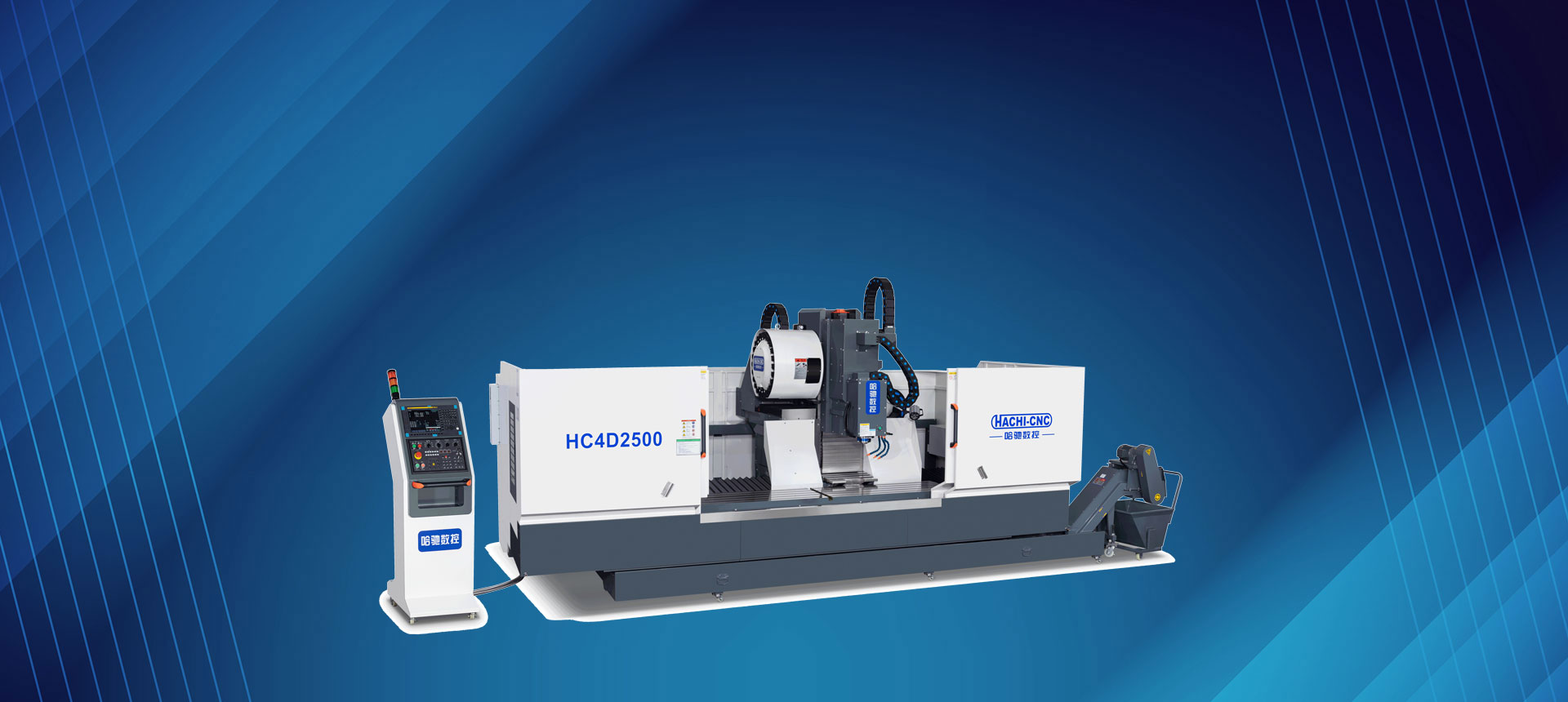

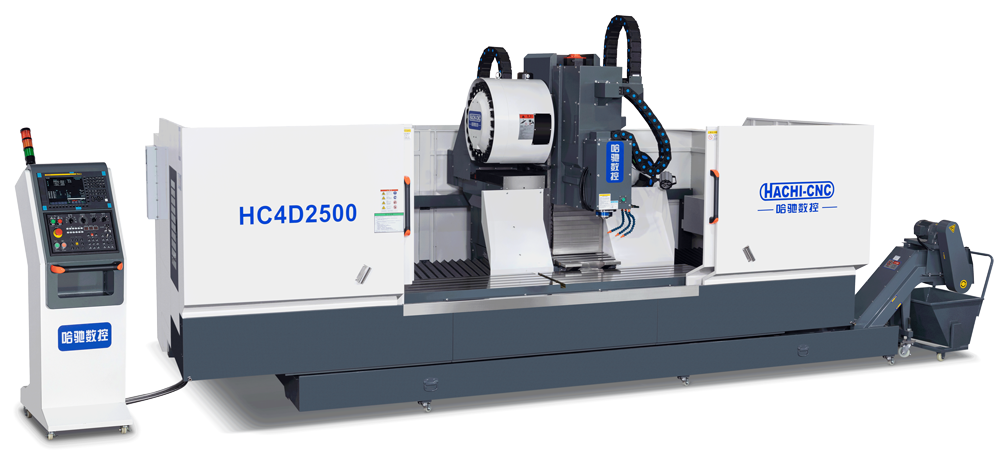

设备介绍：本机器是一台集钻孔、攻牙、铣削为一体的CNC四轴型材复合加工中心， 适用于各种钢、铝、铜等金属与非金属的加工。
配置简介：采用直径150/155mm的BBT40电主轴，进口高端专用数控系统;配有自动排屑机。
应用领域：广泛应用于汽车配件(汽车保险杠、天窗轨道、行李架等)以及各种异形曲面工件加工。

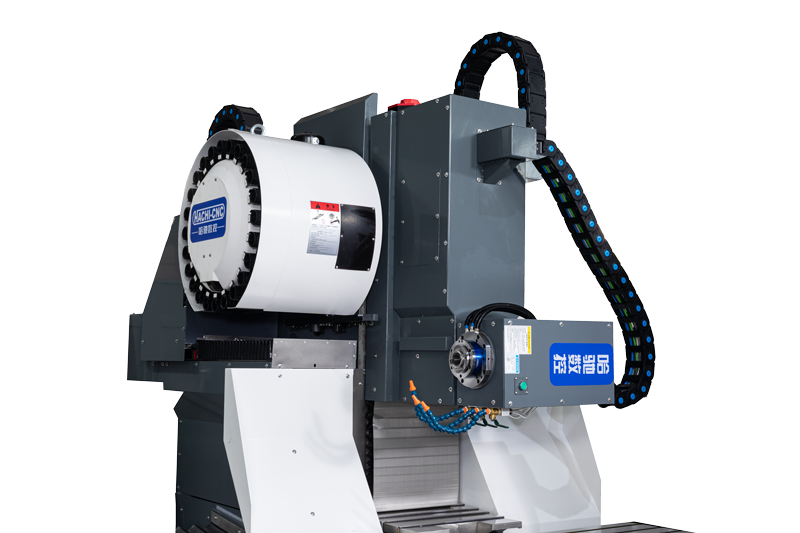

特点概述：有B轴旋转功能，旋转角度±90°，加工精度高。
HC4D 系列参数 HC4D Series Technical parameter table
| 项目 | 单位 | 参数 |
| 行程 | X轴（主轴左右移动） | mm | 2500 |
| Y轴（主轴前后移动） | mm | 550 |
| Z轴（主轴上下移动） | mm | 700 |
| 主轴鼻端到工作台端面最近距离 | mm | 170 |
| 工作台 | 工作台尺寸（长×宽） | mm | 2750×550 |
| 最大台荷重 | Kg/m² | 1000 |
| T型槽宽度 | mm | 18mm |
| T型槽数/中心间距 |
| 5/100mm |
| 进给 | 三轴 |
| X | Y | Z |
| 快移速度 | m/min | 60 | 28 | 28 |
| 最大进给速度 | m/min | 60 | 28 | 28 |
| 切削进给 | mm/min | 1~15000 | 1~15000 | 1~15000 |
| 定位精度 | mm | 0.03（全程） | 0.02（全程） | 0.02（全程） |
| 重复定位精度 | mm | 0.02 | 0.02 | 0.02 |
| 三轴传动 | 三轴伺服马达 | 额定功率 | kw | 3.0 | 3.0 | 3.0 |
| 最大扭矩 | n.m | 45 | 45 | 45 |
| 最大输出转速 | rpm | 3000 | 3000 | 3000 |
| 电主轴 | 功率(S1) | KW | 16 |
| 扭矩(S1/S6) | N·M | 30/38 |
| 最高转速 | rpm | 16000 |
| 主轴直径 | mm | Ф155 |
| 刀具接口 |
| BBT40 |
| 主轴锥孔 |
| 锥度 7/24 |
| 摇摆轴 | 转台直径 | mm | Ф255 |
| 最小设定单位 | Deg. | 0.001 |
| 旋转角度 | Deg. | ±90 |
| 分割精度 | arc.sec | ±10 |
| 重复精度 | arc.sec | 4 |
| 项目 | 单位 | 参数 |
| 刀库 | 刀库形式 |
| 圆盘式 |
| 刀柄规格 |
| BT40 |
| 刀具数量 | 把 | 24 |
| 最大刀具直径（满刀）/长度/重量 | mm, kg | Φ80mm/300mm/8kg |
| 邻空刀直径 | mm | Φ125 |
| 换刀时间（刀对刀） | sec | 1.8 |
| 换刀减速机减速比 |
| 1:8 |
| 冷却润滑动力 | 电力 | KVA | 35（380V、50Hz）KVA |
| 气源 | Mpa | 0.6Mpa-0.9Mpa |
| 丝杆润滑 |
| 自动导轨油润滑装置 |
| 导轨润滑 |
| 自动导轨油润滑装置 |
| 冷却马达功率 | KW | 0.75 |
| 切削冷却 |
| 喷水式切削冷却系统 |
| 机床尺寸 | 机床高度（Z轴正极限） | mm | 约3100 |
| 机床宽度（Y轴负极限） | mm | 约2900 |
| 整机长度+水箱（排屑机） | mm | 约6400 |
| 整机重量 | Kg | 约9500 |
| 机床运行环境要求 | 电源要求 |
| 3Φ380V 50HZ |
| 运行环境温度（24小时内平均温度不高于35℃） | ℃ | 5～40 |
| 运行环境相对湿度 | % | 30～75 |
| *振动强度 |
| 小于0.5G |
| 远离尘埃多、腐蚀性/有机性气体环境 |
| 接地电阻 |
| 小于10欧姆（需要单独接地，不串联接地） |
